離心泵是輸水中最常用的泵之一，泵房內的地坪標高取決于水泵的安裝高度，正確地計算水泵的最大允許安裝高度，使泵站既能安全供水，又能節(jié)省土建造價，具有很重要的意義。

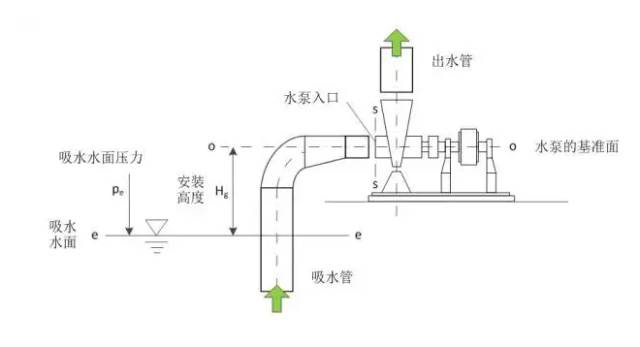

為了避免汽蝕現象的發(fā)生，離心泵的安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式示意圖如下：

      泵的允許幾何安裝高度與多方面條件有關，公式如下：

式中：

[Hg]—泵的允許幾何安裝高度，m；（計算結果供設計時利用，實際安裝高度需低于允許安裝高度）

pe—吸水水面壓力，Pa；（為吸水水面的大氣壓，海拔越高大氣壓越低）

pv—飽和蒸汽壓力，Pa；（與水溫有關，水溫越高，飽和蒸汽壓力越高）

ρ—流體的密度，kg/m3；

g—重力加速度，9.81m/s2；

[NPSHr]—水泵的允許汽蝕余量，m；（與水泵性能有關，由水泵廠家提供）

hw—吸入管路中的水頭損失，m。（與吸水管路設計有關，由設計人員確定）

由上式可知:

海拔越高、水溫越高、允許汽蝕余量越大、進水管路水頭損失越大，允許幾何安裝高度越小。

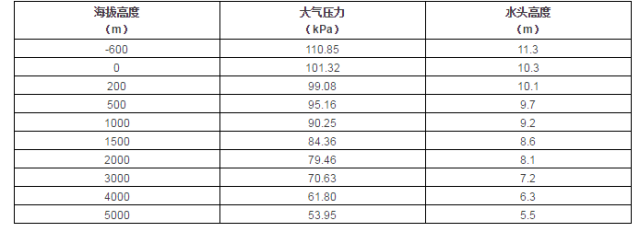

不同海拔時的大氣及對應的水頭高度見下表：

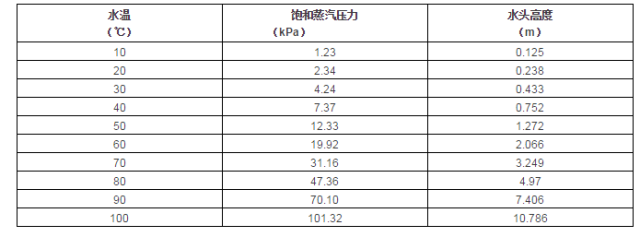

不同溫度時水的飽和蒸汽壓對應水頭高度見下表：

例：某品牌VISO125X100-315-55/2水泵汽蝕余量為[NPSHr]=3.29m，欲在海拔500m高度的地方工作，該地區(qū)夏季最高水溫為40℃，若吸水管的水頭損失為1m，則該泵在當地的運行幾何安裝高度[Hg]計算如下：

設:吸水水面壓力為當地大氣壓，由表查得海拔500m處大氣壓頭9.7m；

水溫40℃時，水的飽和蒸汽壓頭為0.752m；

計算得：

[Hg]=9.7-0.752-3.29-1=4.658m
